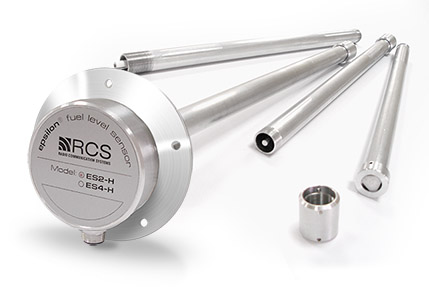

Epsilon ESx-H

датчик топлива

Наименование характеристики или параметра
Значение
Примечания
Диапазон рабочей температуры, ° С
– 40 … + 75

Степень защиты головки измерительной от проникновения пыли и влаги
IP67

Режим работы
Продолжительный

Пределы допускаемой приведенной погрешности измерения уровня, %
± 1,0

Разрядность кода представления результатов измерения, бит
10;12;14; 16
уровня
8
температуры
Напряжение питания, рабочий диапазон, В
+9…+36
номинальное
Ток потребления, мА, не более
25

Допустимое воздействие импульсного напряжения по цепям питания
+ 120 В, длит. +180, 1 с
-1000 В, длит.

Цифровой интерфейс
RS-485
модели ES4-H
RS-232
модели ES2-H
Скорость обмена по последовательному порту, бит/с
2400, 4800, 9600, 19200, 38400, 57600, 115200
выбирается программно
Высота измерительной головки над поверхностью бака, включая фланец, мм, не более
26


Датчик предназначен для измерения уровня в топливных баках транспортных средств и стационарных топливохранилищах. Может применяться для измерения уровня других неэлектропроводящих жидкостей.

Датчики моделей ES2-H, ES4-H, обеспечивают обмен данными по интерфейсам RS-232, RS-485, модель ESA-H может применяться совместно с оборудованием, обеспечивающим измерение аналогового сигнала (напряжения).

Датчики модели ES2-H обеспечивают частотный интерфейс (выдачу сигнала с частотой от 500 до 1500 Гц с линейной зависимостью частоты от измеренного уровня топлива) при использовании устройства согласующего и аналоговый интерфейс (выдачу сигнала напряжением от 0 до 10 В с линейной зависимостью напряжения от измеренного уровня топлива) при использовании преобразователя частота/напряжение FV-10.

Датчик имеет электронную гальваническую развязку по интерфейсным цепям и цепям питания.

Устройство датчика

Измерение уровня топлива осуществляется измерительной головкой совместно с измерительным зондом, погружаемым в топливо. Головка, зонд и фланец имеют не разборную конструкцию с штырем в качестве центрального электрода.

Измерительный зонд датчика выполняет функцию переменного конденсатора, емкость которого линейно зависит от уровня заполнения топливом.

Измерительная головка датчика выполняет линейное преобразование емкости измерительного зонда в цифровой код уровня топлива, обработку полученных цифровых данных с усреднением результатов измерений, измерение температуры головки и выдачу данных в унифицированном протоколе EDE по интерфейсу RS-485 или RS-232 (для датчиков моделей ES4-H и ES2-H соответственно), или же выдачу аналогового сигнала (для датчиков модели ESA-H).

Для определения объема контролируемого топлива должна быть выполнена процедура тарирования топливного бака, при которой устанавливается зависимость между объемом топлива и кодом уровня.
